标准网球场尺寸图-网球场CAD图下载-塑胶网球场标准面积

2015/6/22 12:57:27点击:

  一、标准网球场的尺寸,总占地面积是36.6*18.3米,其中绿色有效双打面积

  双打场为23.77*10.97米

  单打场为23.77*8.23米

  国际网联和国家体委颁布的《网球竞赛规则》中规定,一片标准网球场地的占地面积不小于36.60米(长)×18.30米(宽),这个尺寸也是一片标准网球场地四周围挡网或室内建筑内墙地面的净尺寸。在这个面积内,有效双打场地的标准尺寸是:23.77米(长)×10.97米(宽),在每条端线后应留有空余地不小于6.40米,在每条边线外应留有空余地不小于3.66米。在球场安装网柱,两柱中心测量,柱间距是12.80米,网柱顶端距地平面是1.07米,球网中心上沿距地平面是0.914米。

  如果是两片或两片以上相邻而建的并行网球场地,相邻场地的边线之间距离不小于4米。如果是室内网球场,端线6.40米以外上空净高不小于6.40米。室内屋顶在网球上空的净高不小于11.50米。

  室外网球场地的四周围挡网高度一般在4-6米之间,视球场周围环境与建筑物高度,也可适量增减。

  需要安装照明灯光的网球场,除室内屋顶灯具分布外,室外球场上空和端线两侧不应设置灯具。室外球场灯具应设置在两侧围挡网距地面高7.60米以上,灯光从球场两侧朝场面均匀照射。灯光照度应当根据球场使用的不同用途,请电光源技术人员专门设计,经验告诉我们,每片网球场灯光的平均照度,应当在340个勒克斯以上。

  地面

  比赛场地一般采用术质地板或塑料胶地面,这样的场地应具有一定的弹性,滑涩程度适中。

  灯光

  比赛应在场地四周比较暗的环境中进行,因此,赛场上空的灯光至关重要。一般灯光的设计和布局有两种方法:一种是自炽灯泡,安装在每一球场的两侧网柱的上空;另一种是荧光灯,挂在与球场边线平行并且长度一样的地方。为避免自然光线的干扰,场馆内应挂上窗帘,场地上的照度要求达到500~750勒克斯。

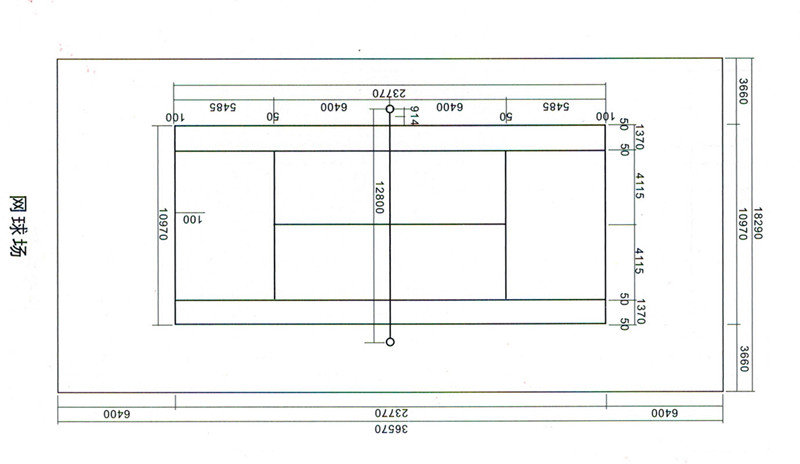

标准网球场尺寸图

标准网球场尺寸图

2015最新标准网球场尺寸CAD图下载:标准网球场尺寸CAD图

  二、地面的画法

  (一)中线

  画中线,并取中心点,这条13·40米线应把长方形场地宽平分成两半,它的1/2处便是中心点0。从O点向纵轴线的两个方向各量6.7米,即为场地的中线,A、B在中线的端点。

  (二)端线

  过A和B各作一条垂直中线的直线,从A和B各向直线两端量出3.05米的距离,分别得出C、D和E、F四点。使CD和EF这两条线的外缘分别通过A和B,CD和EF即是球场的端线,也是单打场地的后发球线。连接CE和DF,并使其外缘通过C、E、D、F,CE和DF即为双打场地的两条边线。

  (三)单打场地的两条边线

  从双打场地的四个顶点C、D、E、F分别向端线内量0.46米,找出G、H、I、J四点,这就是单打场地的四个顶点。连接G、J和H、I即为单打比赛的两条边线。同样,这两条线的外缘分别通过G、J和H、I。

  (四)双打比赛的后发球线

  从双打场地的四个顶点C、D、E、F分别向边线内量0.76米,找出K、L、M、N四点,用直线连接K、L、连接N、M,这两条线即为双打比赛的后发球线。

  (五)前发球线

  从双打场地的四个顶点C、D、E、F分别向边线内量出4.68米,找出P、Q、R、S四点,连接P、Q并使直线外缘通过P、Q,连接R、S并使直线外缘通过R、s,就画出PQ和RS两条前发球线。

  (六)检验标准

  一块羽毛球比赛场地能否画得标准,关键是要找准场地四个顶点C、D、E、F的位置。检验的方法,是用钢尺测量场地两条对角线CF和DE的长度。标准场地CF和DE的长度均为14.723米。

  网球:

  国际网联和国家体委颁布的《网球竞赛规则》中规定,一片标准网球场地的占地面积不小于36.6米(南北长)×18.3(东西宽)米,这一尺寸也是一片标准网球场地四周围挡网或室内建筑内墙面的净尺寸。在这个面积内,有效双打场地的标准尺寸是:23.77米(长)×10.98米(宽),在每条端线后应留有余地不小于6.40米,在每条边线外应流有余地不小于3.66米。在球场安装网柱,两柱中心测量,柱间距是12.80米,网柱顶端距地面是0.914米。

  如果是两片或两片以上相连而建的并行网球场地。相邻场地边线之间的距离不小于4.0米。如果是室内网球场,端线6.40米以外的上空净高不小于6.40米,室内屋顶在球网上空的净高不低于11.50米。

  网球场地规格

  ----国际网联和国家体委颁布的《网球竞赛规则》中规定,一片标准网球场地的占地面积不小于36.58m′18.29m。这一尺寸也是一片标准网球场地四周挡网或室内建筑内墙面的净尺寸。在这个面积内,有效双打场地的标准尺寸是:23.77m(长)′10.97m(宽),每条端线后应留有不小于6.40m的余地,在每条边线外应留有余地不小于3.66m。在球场安装网柱,两柱中心测量,柱间距是12.80m,网柱顶端距地面是1.07m,球网中心上沿距地面是0.914m。
