简单回答下， 硅PU弹性层施工后，不打磨，正常情况下不会导致面漆脱落。

但是硅PU球场面漆脱落情况很常见，是个很严重的质量问题， 事后回想，发现没有打磨弹性层，那么很自然的就会把面漆脱落的原因归结到没有打磨上。那么，真的是因为没有打磨弹性层，所以就会导致面漆脱落吗?

我的回答是，基本上不会。下面我们来分析一下面漆脱落的原因:

一、硅PU面漆本身的质量原因：

硅PU面漆属于聚氨酯涂料，其主要成分是PUD乳液，以及HDI水性固化剂。正规的厂家，一般都是使用这些原材料来生产硅PU面漆产品的，但是也有很多半路出家的材料厂，使用一些“奇怪"的配方来"做”面漆，甚至施工现场“调配”，这些配方本身并没有经过时间验证， 所以质量可想而知。

即使是正规的配方和生产工艺，也涉及到PUD乳液含量的问题，一股来说， 乳液含量要超过达到55%才可以保证质量。有一些生产厂家，为了降低成本，使用聚氨酯乳液和PUD乳液混用，其本身的兼容性就比较差，再降低PUD乳液含量，那么其质量也是无法保证的。

二、弹性层增塑剂“析出”“增塑剂迁移” ，导致硅PU面漆的附着力差：

为了方便施工，硅PU弹性层中会添加一定比例的增塑剂，如果添加量在允许范围内，那么一般来说是不会导致面漆质量问题的。有些生产厂家为了过分追求材料的流平性，或者是为了降低生产成本，会过量添加增塑剂，那么在施工完成后，如果气温比较高的话，那么增塑剂会析出至球场面层表面，造成表面油乎乎的，也会导致硅PU面漆附着力差，使用量大， 就很容易脱落。

三、没有进行界面剂的施工：

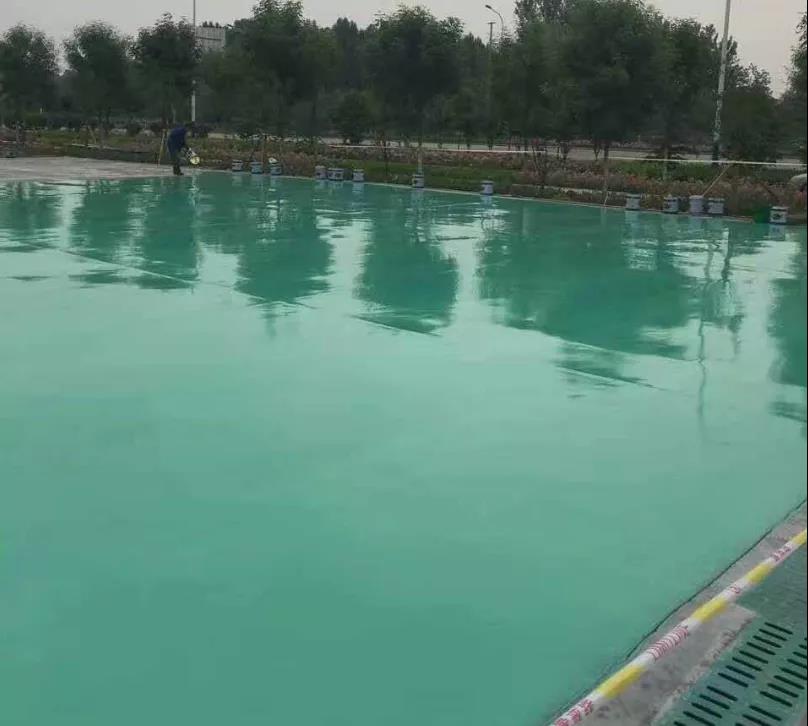

增塑剂即使正常添加，那么为了确保面漆耐磨，在面漆与弹性层之间，正常也要做一道界面剂的施工，以增强弹性层的强度，增强面漆的耐磨性。

界面剂可以理解为一种"清漆”， 无色透明，粘接性好，密封性好，成胶后面层硬度高，对面漆有一定的保护作用。

很多厂家为了降低成本，也会减少界面剂的施工程序。有些不负责的施工队，为了节约施工时间，很多客户对施工流程也不甚了解，那么施工队很容易就减少工序、蒙混过关。时间一长， 面漆的耐久性自然就无法保证。

四、面漆涂的比较薄：

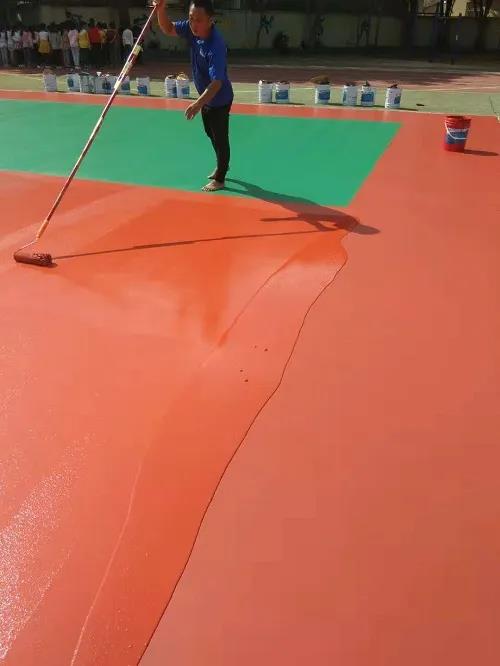

正常情况下，面漆的用量为每平方0.2Kg，一般来说要施工两遍，也不可以一 次涂的比较厚。合格的硅PU面漆，其强度是足够的。

但是很多客户在购买产品的时候，出于降低成本的目的，觉得涂一遍效果也挺好了， 这样就会导致面漆涂的比较薄，耐磨性就比较差了，时间一久，就容易磨穿了。

五、面漆涂的比较厚

面漆既不能涂的比较薄，那么也是不能涂厚的。很多人会想，为什么涂厚也不可以呢?前面说了，硅PU面漆的强度是很强的，面漆涂厚，其强度会有一个叠加效应，导致面漆之间相互交联、拉扯，多次施工之后，会导致面漆与弹性层之间脱离。

这种情况一般会发生在场地修补的时候，篮球场维修时，面漆会多次滚涂，每平方用量很容易就会达到0.5Kg，这不仅会造成材料的浪费，也会导致面漆的脱落。

只是，这种情况的面漆脱落，与前面几种情况的面漆脱落， 原因并不一样。这里是面漆与弹性层之间发生了剥离，而前面几种情况的面漆脱落，原因则是强度不够、磨损导致的。

六、人为原因造成的面漆损坏

硅PU篮球场、网球场、羽毛球场等运动场地，是只能用来运动的， 只能给人使用，不能当做其他用途。但是在实际生活中，也会有很多人不当使用，比如把汽车开上去啦，堆放货物啦，把电动车、自行车骑上去啦，这些不当使用会破坏球场面层的结构，导致面层与基层的脱离，那么面漆破损、开裂，则是意料之中的事情了。

七、基础原因导致的面漆损坏

球场的基础一般有水泥基础和沥青基础，基础要平整牢固不起沙不坑洼。但是在实际施工过程中，有很多种情况，导致基础的情况并不理想。

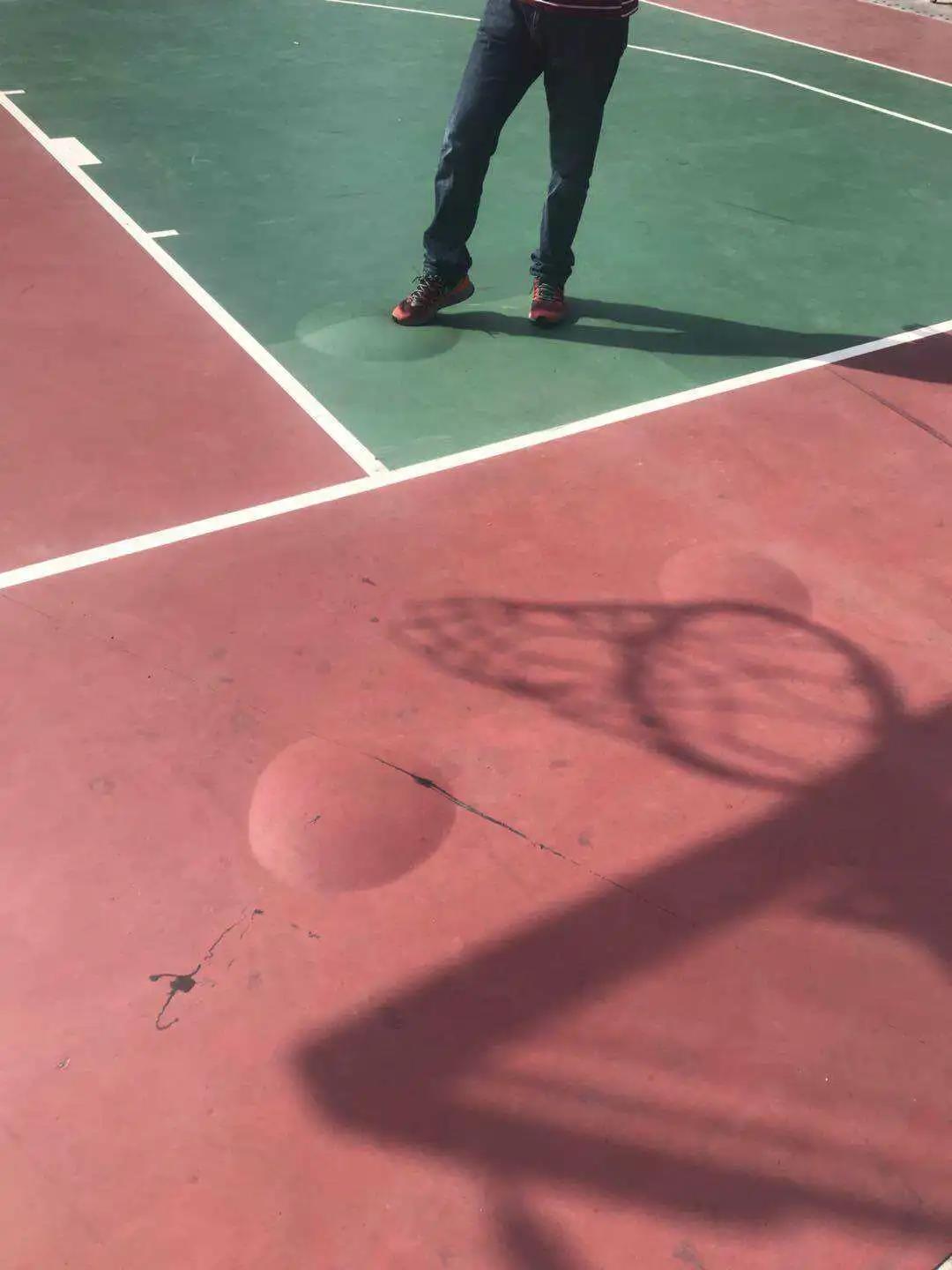

水泥基础的开裂脱层，起沙，强度低等等原因，会导致面层很不耐用， 容易脱落，那么面漆自然就更容易破损了。

沥青基础，养护期未到就施工，后期沥青基础反油，夏季高温暴晒，也会导致面漆破损。

八、面层长期泡水

这其实也属于不当使用，维护不当。面层长期泡水，会影响球场面漆的耐用性。
